Plotagem
Plotagem completa em PDF, plotagem com hachuras complexas.
Plotagem em PDFA utilização de arquivos PDF (Portable Document Format) tem-se tornado um padrão na distribuição de documentos gerados em computador. Além de serem compatíveis em praticamente todas as plataformas, os arquivos PDF preservam informações como fontes, cores, estilos e espessuras, mantendo exatamente a mesma aparência qualquer que seja o aplicativo utilizado para visualizá-los ou imprimi-los. Seguindo esta tendência, foram implantados novos recursos nos sistemas CAD/TQS® que permitem fazer a plotagem completa de plantas e a impressão desenhos em formato PDF.

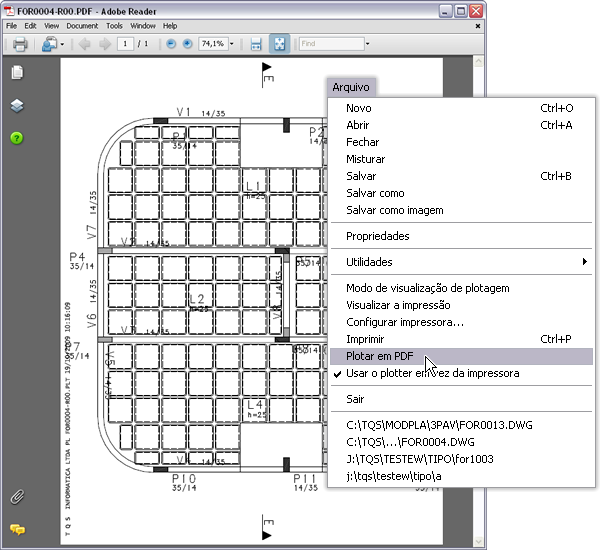

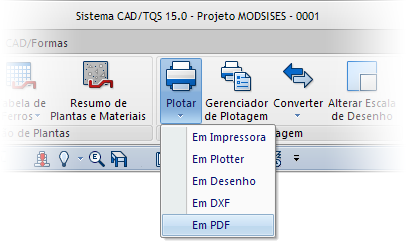

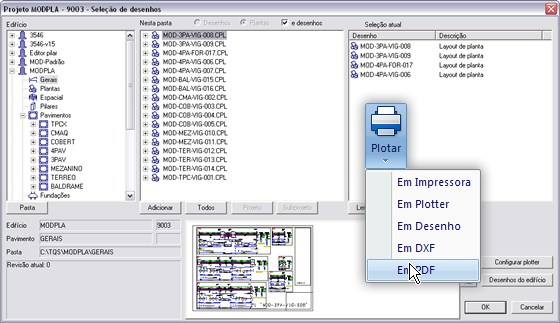

O procedimento adotado para a plotagem em PDF segue exatamente o mesmo comando utilizado para a geração de arquivos PLT ou DXF. Dessa forma, é possível plotar várias plantas em PDF facilmente de uma só vez. Além disso, no editor gráfico padrão, foi adicionado o comando que permite a impressão de desenhos em PDF, inclusive em escala qualquer.

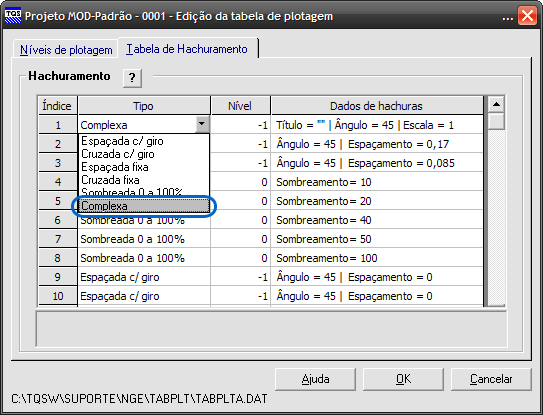

Plotagem de Hachuras ComplexasUm novo tipo de hachura foi introduzido no sistema de plotagem do CAD/TQS®: são as hachuras complexas, as mesmas que podem ser definidas a partir dos editores gráficos. Elas podem ser selecionadas na edição das tabelas de plotagem:

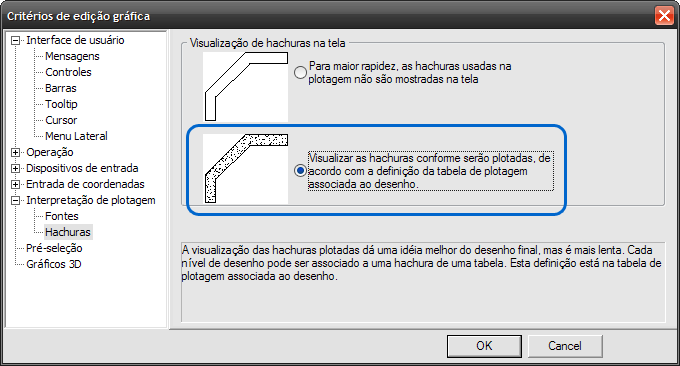

As hachuras complexas são interpretadas em todos os tipos de plotagem: TQS-HPGL2, DXF, em desenho DWG e com drivers de plotagem Windows®. Interpretação de Poligonais PreenchidasAs poligonais preenchidas passaram a ser consideradas automaticamente com hachura de 100% e cor da pena correspondente ao elemento gráfico durante a plotagem. Edição Gráfica com Visualização de Hachuras PlotadasAs hachuras que serão efetivamente utilizadas na plotagem podem ser mostradas durante a edição dos desenhos, facilitando ao usuário a percepção do desenho final.

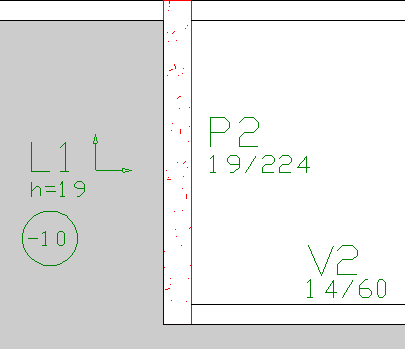

O resultado é que diversos editores gráficos, incluindo o Modelador Estrutural mostrarão os elementos gráficos com as hachuras que serão utilizadas na plotagem, incluindo as hachuras complexas:
|
