Conversor de DWG
Ferramenta para conversão DWG-ACAD em DWG-TQS com opções de eliminar paperspaces, explodir blocos, eliminar hachuras e escalar desenho.
|
O formato padrão recomendado para o intercâmbio de desenhos entre as diversas modalidades presentes na elaboração de um projeto de um edifício (arquitetura, estrutura, instalações,...) é o DXF (Drawing Exchange File). Contudo, na prática, o que se vê com freqüência é o uso de arquivos com extensão DWG. Embora possuam a mesma extensão, DWG, os arquivos de desenho produzidos em outros programas CAD, como por exemplo, o AutoCAD®, não são compatíveis com o CAD/TQS®, isto é, não podem ser abertos ou lidos neste. Isso torna a manipulação destes arquivos mais trabalhosa, pois há a necessidade da conversão prévia de formato em outros utilitários comerciais ou freeware. Com o objetivo de facilitar e principalmente o ganhar de eficiência na execução desta tarefa, foi disponibilizado na versão 15 dos sistemas CAD/TQS® um conversor de DWG-ACAD para DWG-TQS.

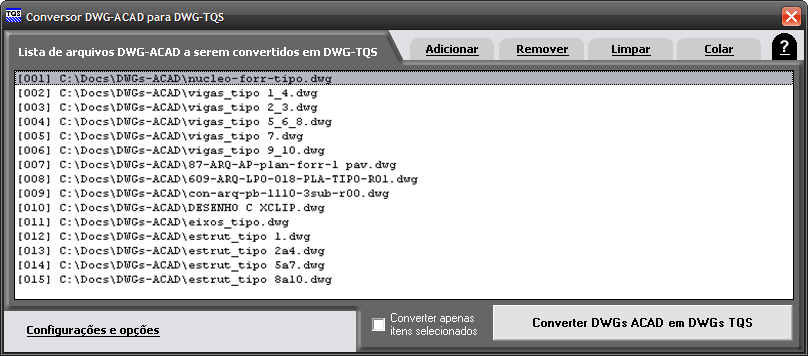

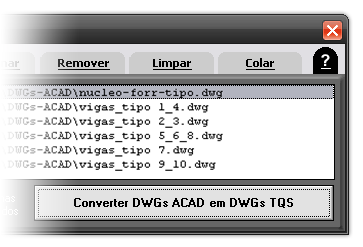

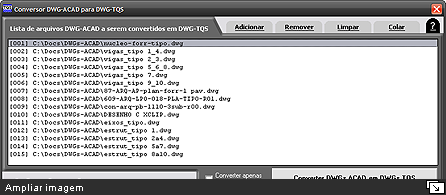

Lista de ArquivosO conversor está apto para converter um arquivo ou uma lista de arquivos de uma só vez. Arquivos pré-selecionados e copiados no Windows Explorer podem ser colados diretamente nessa lista. Além disso, também é possível utilizar o recurso de "arrastar-e-soltar" arquivos para dentro da lista através do mouse. Convertendo ArquivosPara converter os arquivos DWG-ACAD em DWG-TQS, basta clicar no botão "Converter DWGs ACAD em DWGs TQS". Durante a conversão, automaticamente, para cada arquivo DWG-ACAD presente na lista será criado um correspondente DWG-TQS na mesma pasta, cujo nome padrão é "TQS_nomedoarquivoacad.DWG". Este prefixo "TQS_" é configurável.

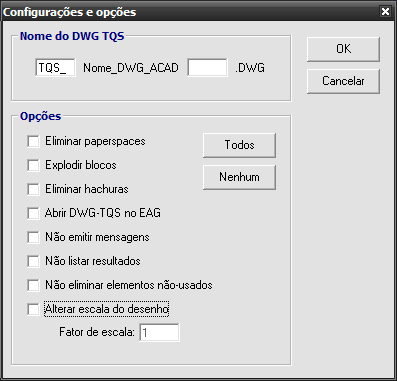

Configurações e OpçõesExistem diversas opções que podem facilitar o trabalho de conversão de DWGs, como por exemplo:
|
