A TQS sempre primou em disponibilizar ao Engenheiro de Estruturas ferramentas de análise precisas e confiáveis, uma vez que essa etapa de projeto tem influência direta e significativa na segurança da estrutura, no conforto dos moradores e no consumo de materiais utilizados na sua construção.

Atualmente o sistema CAD/TQS possui vários modelos estruturais destinados à verificação dos Estados Limites Últimos (ELU) e de Serviço (ELS). Na versão 14, será lançado um novo modelo ELU, chamado "Pórtico Não-linear Físico e Geométrico (NLFG)", adequado para casos em que é necessário otimizar o projeto ou verificar uma estrutura globalmente com muita precisão.

Trata-se de um modelo inédito, inovador e que "quebra" inúmeros paradigmas atuais da análise de estruturas de concreto armado.

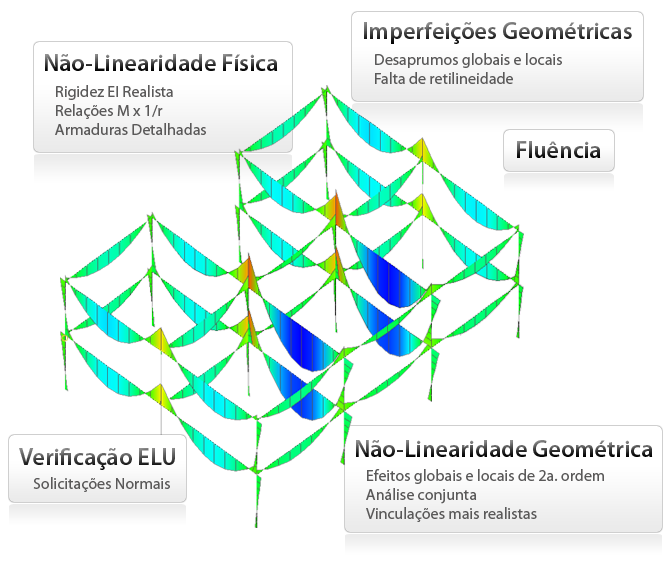

No Pórtico NLFG, todos os vãos de viga e lances de pilar são subdivididos em inúmeras barras, permitindo uma avaliação mais refinada dos efeitos das não-linearidades física e geométrica.

A rigidez à flexão das seções é calculada a partir das relações momento-curvatura obtidas de acordo com a geometria, armadura detalhada e esforços atuantes nos elementos. Dessa forma, as aproximações 0,4.EIc para vigas e 0,8.EIc para pilares deixam de existir.

A posição final de equilíbrio da estrutura é obtida iterativamente, levando-se em conta os efeitos globais e locais de 2ª ordem de forma conjunta. Na análise local, um lance não é mais considerado bi-rotulado.

As imperfeições geométricas globais e locais são consideradas por meio da alteração direta na geometria do modelo. Podem ser também considerados os efeitos gerados pela fluência.

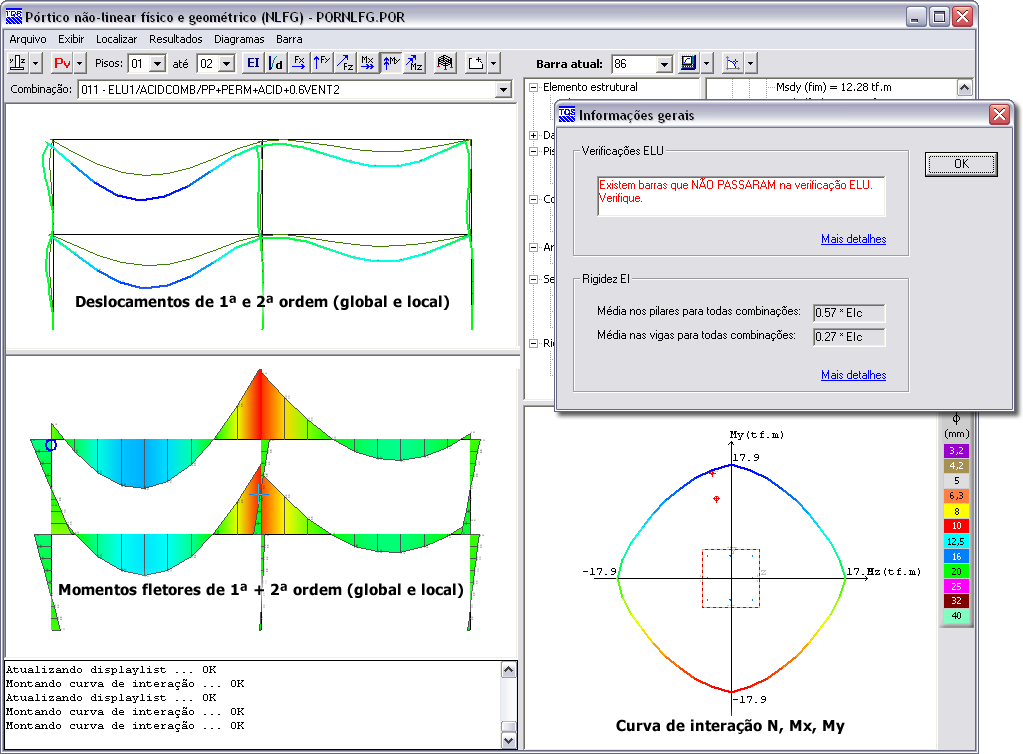

Todos os dados e resultados do Pórtico NLFG podem ser avaliados com detalhes por meio de um visualizador gráfico específico, facilitando, assim, no diagnóstico do comportamento da estrutura. Por exemplo, pode-se detectar com cores quais pontos da estrutura que romperam durante a análise e montar as curvas de interação para verificar as suas respectivas condições no ELU.

* Este recurso não está disponível em todos os tipos de pacotes do sistema.
