PREO

Há dois anos, a TQS lançou o PREO, seu primeiro sistema computacional direcionado para estruturas pré-moldadas.

Inicialmente sob a plataforma CAD/TQS v14, o PREO se mostrou um produto diferenciado do ponto de vista tecnológico e profissional, uma vez que integrou todas as etapas de projeto num único software – da concepção aos desenhos – e valorizou o atendimento às relevantes e distintas exigências de análise e dimensionamento das estruturas pré-fabricadas.

Desde o seu lançamento, inúmeras melhorias foram incorporadas ao PREO.

Em 2009, ainda sob a plataforma CAD/TQS v14, foi disponibilizado o dimensionamento, detalhamento e desenho de vigas.

Em 2010, já sob a plataforma CAD/TQS v15, inúmeros novos recursos foram criados. Veja, a seguir, um resumo dessas principais novidades.

Cálices

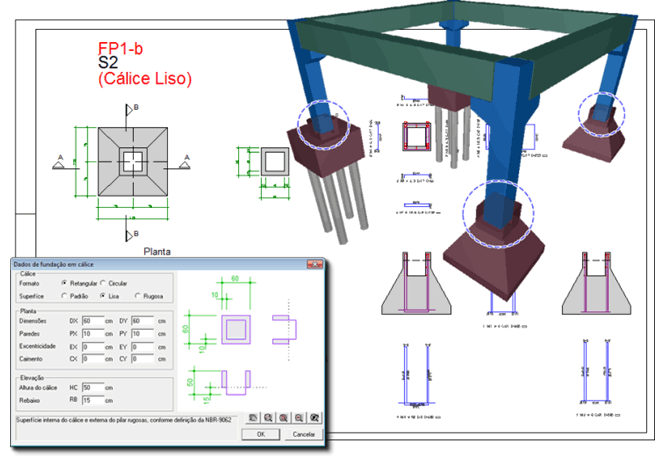

Dimensionamento, detalhamento e desenho de cálices em fundações pré-moldadas(*).

(*) Disponível na v15.6.

Consolos

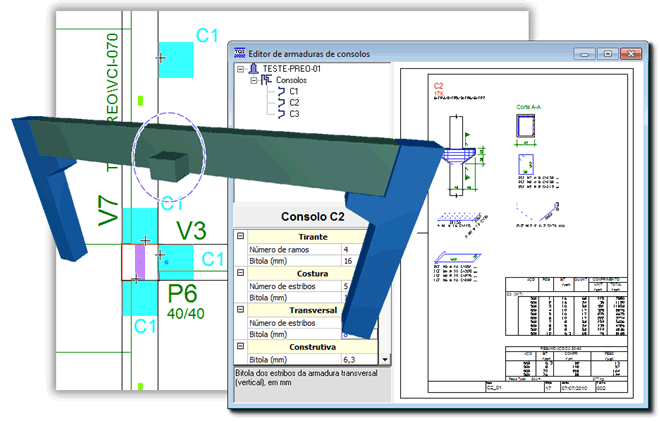

Tratamento de consolos como objetos independentes, o que facilita a criação e edição no Modelador Estrutural.

Definição de consolos em vigas.

Editor rápido de armaduras de consolos.

Vigas

Melhorado o tempo de processamento em cerca de 70%.

Consideração, de forma aproximada, das perdas imediatas de protensão.

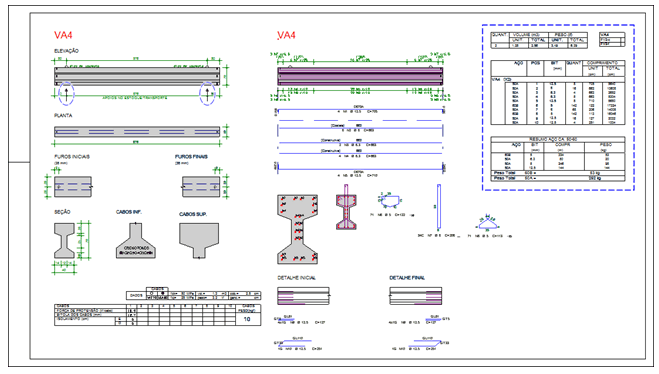

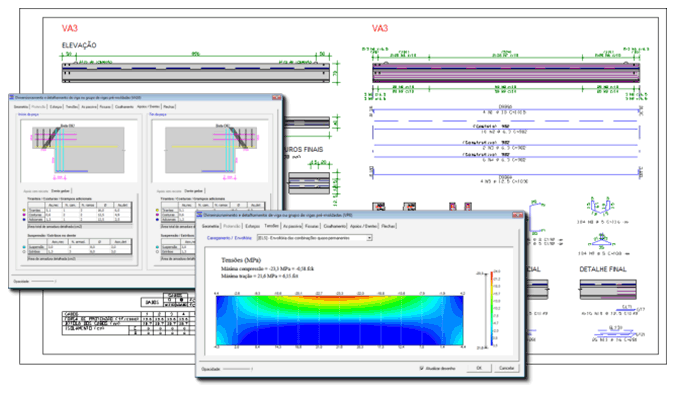

No desenho de vigas, foram inseridos: tabela de ferros da armadura passiva, tabela de quantitativos, desenho do detalhe de alças, setas nas posições de apoio para estoque e transporte.

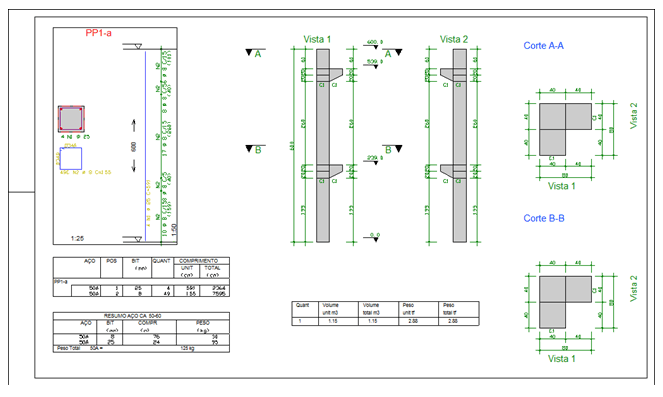

Pilares

Desenho de armação lado a lado com o desenho formas, com as escalas compatibilizadas.

Tabela de ferros de cada elemento pode ser gerada junto com o desenho.

Aperfeiçoada a verificação de armaduras de saque e levantamento e também da armadura mínima.

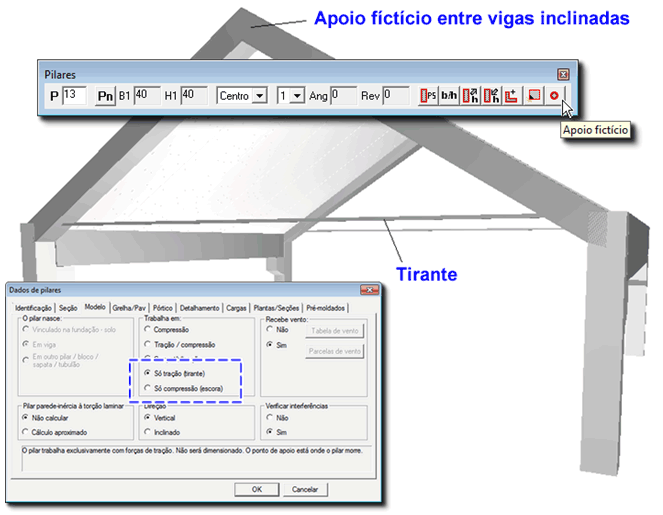

Tirantes, Escoras e Apoios Fictícios

Análise com a presença de tirantes (só resiste à tração) e escoras (só resiste à compressão).

Possibilidade de criação de apoios fictícios para definição de vigas inclinadas que apóiam entre si.

CAD/Alvest

O sistema CAD/Alvest - Alvenaria Estrutural, conforme os demais sistemas da TQS têm sido frequentemente revisados / complementado para adaptação de novas funções e facilidades de utilização. Veja, a seguir, quais foram as principais modificações desta nova versão.

Os novos critérios e novos comandos inseridos no sistema geralmente estão destacados por uma linha oval envolvente, para melhor visualização.

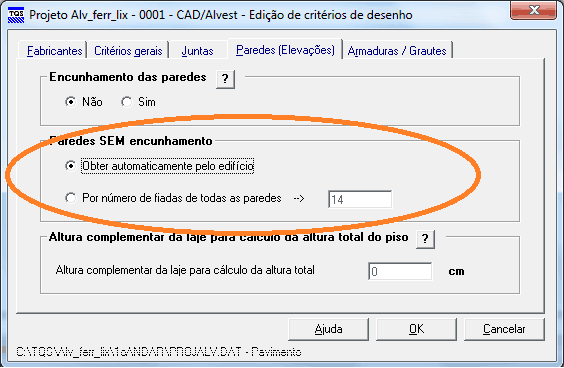

• Opção para obter automaticamente a altura padrão da parede/número de fiadas (através do comando “Editar” – “Critérios” – “Desenho” – “Paredes (Elevações)” do CAD/Alvest);

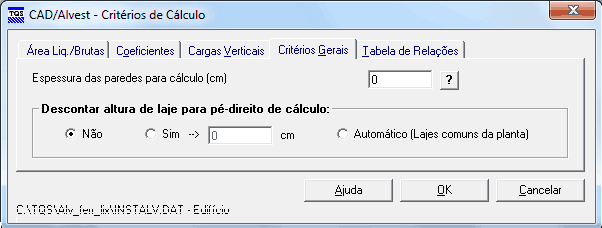

• Critério para redução do pé-direito de cálculo, com a possibilidade de descontar a altura da laje no dimensionamento;



• Estimativa do acréscimo de esforços devido à consideração do efeito de segunda ordem através do γz (Gama Z).

• Melhorias nos diagramas de tensões e envoltórias (compatibilização numérica entre os relatórios e os diagramas);

• Aprimoramentos no cálculo de carregamentos de ventos (possibilidade de imposição de ventos com ângulo qualquer em planta e sua transferência para a base [em concreto armado]).

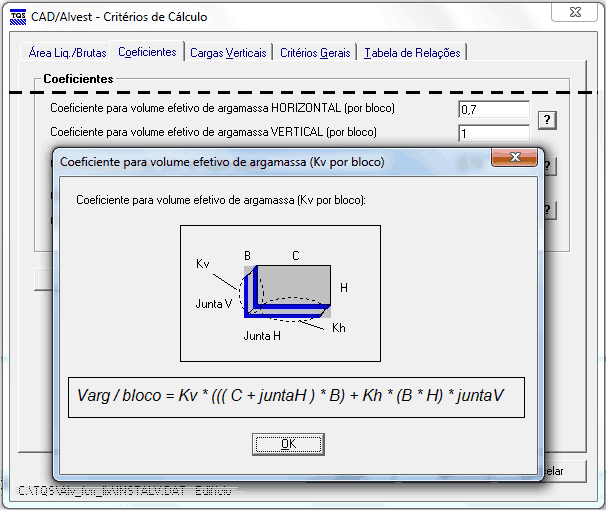

• Novo critério para refinar a estimativa de volume efetivo de argamassa (possibilidade de ajustes vertical e horizontal);

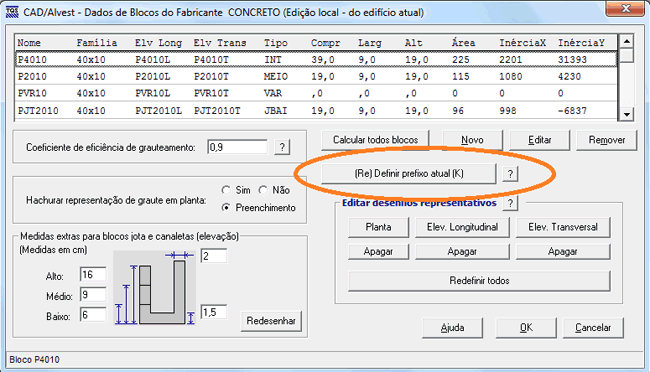

• Possibilidade de definição/alteração do prefixo de Fabricante(s);



• A partir desta versão, os dados do(s) fabricante(s) do projeto tornam-se efetivamente dados do edifício, sendo salvos juntamente com os demais arquivos durante a compactação do edifício. Isto permite que um edifício seja copiado de um PC para outro sem a necessidade da cópia dos dados do fabricante.

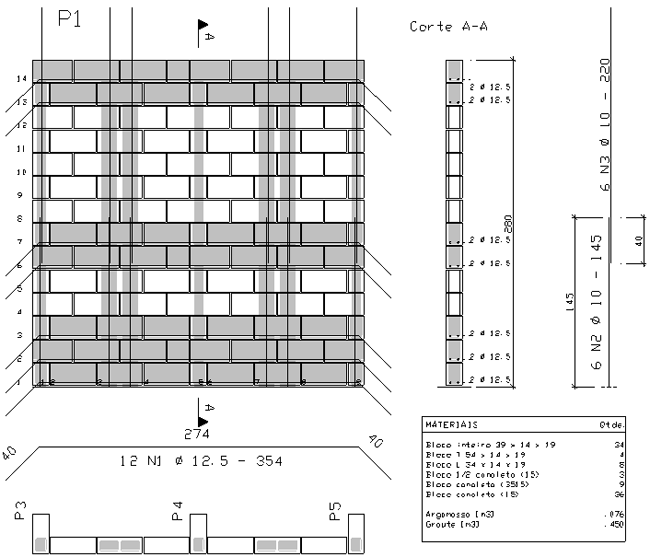

• Possibilidade de detalhamento de vergas/contravergas sem dobras (através do comando “Editar” – “Critérios” – “Desenho” – “Armaduras/Grautes” – “Vergas/Contravergas" do CAD/Alvest);



• Aumento da quantidade máxima de detalhamento de cintas, numa parede; de 5 para 25 cintas (através do comando “Editar” – “Critérios” – “Desenho” – "Armaduras/Grautes" – “Cintas”) do CAD/Alvest.



• Possibilidade de discretizar as lajes pelo modelo de grelha, onde as paredes estruturais são representadas por barras e nos cruzamentos destas paredes são criadas restrições de apoio.

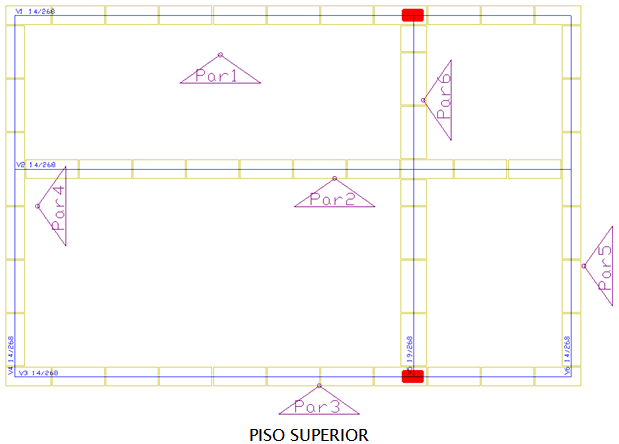

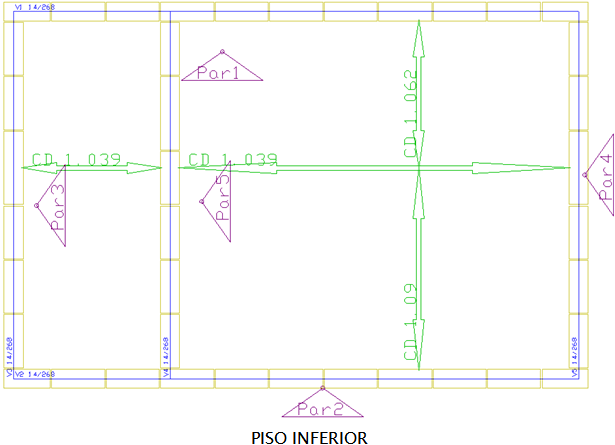

• Transferência automática dos carregamentos das paredes que apoiam sobre laje no piso inferior.

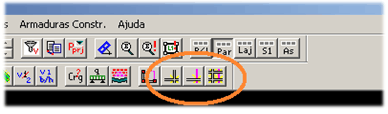

• Na entrada gráfica de alvenaria em planta foi criado o comando para acerto de linha de carga x linha de carga / fechamento de bordo.

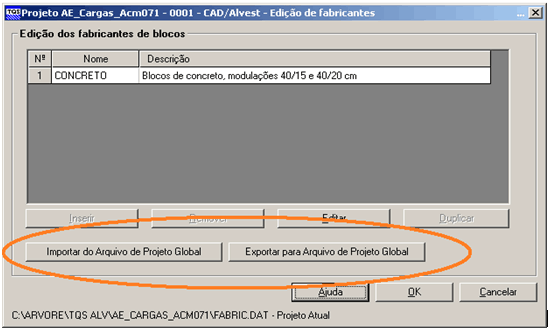

• Foram implementadas melhorias na edição dos dados dos fabricantes com o aumento de 8 para 10 caracteres nos nomes dos fabricantes, dos blocos, das famílias e dos desenhos. Além disso, foi criado o comando para Importar do / Exportar para Arquivo do Projeto Global com as alterações do edifício e vice-versa.
