O Editor de Esforços e Armaduras em Lajes foi modernizado, facilitando seu uso e agora preservando a edição de faixas como uma definição geométrica independente do modelo de grelha. As principais mudanças foram:

• Introdução das Faixas protegidas contra gravação. Faixas protegidas têm sua geometria mantida mesmo no caso de regeração do modelo de grelha e processamento global. O sistema mantém a edição feita pelo engenheiro e apenas atualiza os esforços e armaduras de cada faixa, conforme o tipo de edição, em um reprocessamento. As faixas que não foram editadas têm o seu momento máximo recalculado.
• As faixas agrupadas por critério de média ponderada são recalculadas pelo mesmo critério.
• As faixas com momento imposto recebem o maior entre a média ponderada e o momento definido anteriormente.




• Naturalmente o uso de faixas protegidas é limitado aos casos de reprocessamento com poucas mudanças no modelo estrutural e esforços resultantes na laje.
• Faixas de flexão positiva, negativa e cortante, assim como as respectivas armações, são consideradas objetos independentes, carregados no início da sessão gráfica e gravados no final. O editor detecta o que foi alterado e permite salvar ou descartar completamente todas as operações de edição de faixas e armaduras.
• As operações com faixas e armaduras têm tratamento completo dos comandos "Desfazer" e "Refazer", desde o início até o final da edição. Uma sessão de edição de lajes pode ser completamente desfeita. O conjunto de operações que podem ser desfeitas ou refeitas é ainda independente por direção visualizada.
• As escalas de desenho alteradas interativamente permanecem na próxima sessão. Os desenhos gerados em lotes usam a escala definida no Modelador.

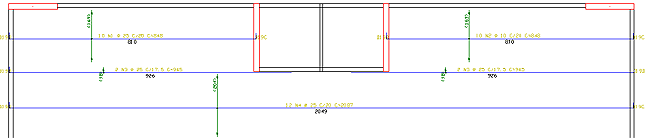

• Geração de desenhos de armaduras de lajes independentes por direção, definível por critério de desenho. Desenhos gerados desta maneira ganham sufixo "H" e "V", respectivamente, para as direções horizontal e vertical.




• A renumeração de posições é feita em toda a regeração de armaduras. Isto faz com que as posições sejam melhor distribuídas e agrupadas.
• Gerados títulos automáticos de desenho para os desenhos de armação de lajes, que são definidos no arquivo de critérios de desenho.

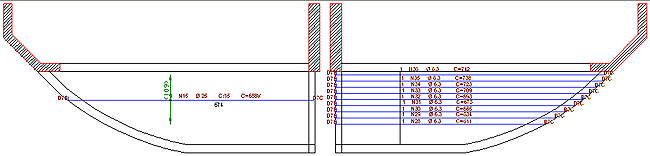

• Novo comando para explodir ferros contidos em uma faixa. Uma vez quebrados, transformam-se em cada um dos ferros individuais componentes do grupo.
• Criado comando para agrupar ferros, que funciona na direção contrária do comando "Explodir".




• O duplo-clique sobre um ferro aciona a edição dos dados do ferro.
• Critério de limite de ancoragem de ferro dentro de viga chata foi estendido aos ferros que ancoram dentro de pilar longo.
• Na cotagem da ponta do ferro, o ponto de seleção passa a ser uma indicação da ponta que se deseja cotar.
• Faixas igualadas ou com momento definido pelo usuário recebem o atributo "Momento imposto" e são representadas em amarelo.
• O momento deixa de ser imposto se a faixa for explodida ou se for aplicado o momento médio ponderado.
• Melhor representação de erro de dimensionamento nas faixas.
